暗杆式鑄鐵閘門
一、簡介宋

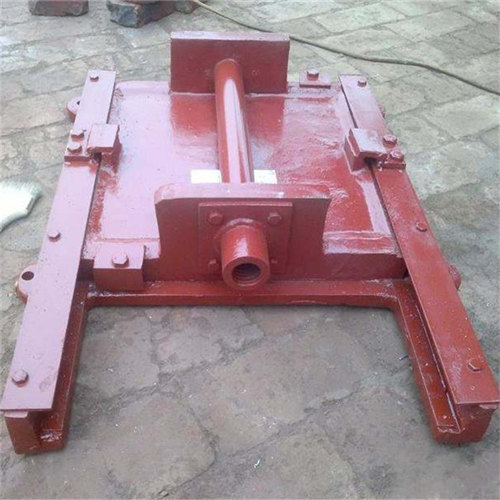

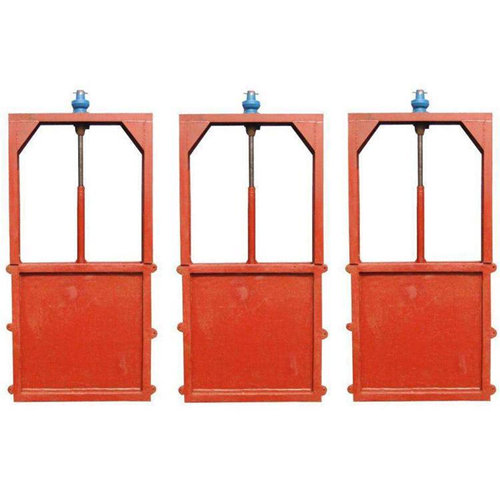

暗杆式鑄鐵閘門:主要由閘座、閘板、銅板密封圈、調節楔塊,以及提升部分組成,其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啓閉靈便,其結構型式有方形、矩形、圓形。
二、用途:
廣泛用於城市給水排水、冶金、石油、化工、灌溉,電力、紡織等行業水處理構築物上,以實現流量和液麪水位的控制是給排水和污水處理的重要設備之一。尤其是風景區,道路等不允許明杆式圓閘門安裝的場所。鑄鐵鑲銅方閘門也適用於管道口和交匯窟井,沉沙池、沉澱池、引水渠、泵站進水口等處。
三、暗杆式鑄鐵閘門具有以下優點:
1、形等簡單 , 結構長度短,製造工藝性好,適用範圍廣;
2、介質流向不受限 , 不擾流、不降低壓力;
3、流體阻力小 , 密封面受介質的忡刷和侵蝕小;<的p>
4、開閉較省力。
<質 style="text-align:center">四、閘閥的缺點如下:
1、、密封面之間易引起沖蝕和擦傷,維修比較困難。
2、外形尺寸較大,開啓需要一定的空間,開閉時間長。
四、暗杆式(鑲銅)鑄鐵閘門主要技術參數及規格:
1、密封工作部位滲透量不大於1.24L/min.m;
2、閘板壓離門框允許壓力0.02Mpa;
、閘門安裝於法蘭式牆管上,閘板設於迎水面;
4、閘板壓向門框允許體力0.1Mpa。
五、暗杆式鑄鐵閘門外形及安裝尺寸:
300—1000
型號規格 | 口徑 | 外形及安裝尺寸 | |||||||
D×D | A | b | C | E | H | L | L1 | δ | |
ZAQF-300 | 300×300 | 460 | 100 | 200 | 80 | 600 | 630 | 470 | 10 |
ZAQF-400 | 400×400 | 560 | 100 | 250 | 95 | 800 | 850 | 570 | 10 |
ZAQF-500 | 500×500 | 660 | 100 | 310 | 95 | 1000 | 1060 | 670 | 10 |
ZAQF-600 | 600×600 | 760 | 100 | 360 | 95 | 1200 | 1260 | 770 | 10 |
ZAQF-700 | 700×700 | 940 | 100 | 420 | 110 | 1400 | 1460 | 950 | 10 |
ZAQF-800 | 800×800 | 1030 | 100 | 470 | 110 | 1600 | 1670 | 1040 | 10 |
ZAQF-1000 | 1000×1000 | 1260 | 120 | 580 | 140 | 2000 | 2080 | 1270 | 10 |
1200—2400
型號規格 | 口徑 | 外形及安裝尺寸 | |||||||
D×D | A | b | C | E | H | L | L2 | δ | |
ZAQF-1200 | 1200×1200 | 1470 | 120 | 690 | 150 | 2400 | 2480 | 1360 | 12 |
ZAQF-1400 | 1400×1400 | 1680 | 120 | 800 | 200 | 2800 | 2880 | 1570 | 12 |
ZAQF-1600 | 1600×1600 | 1880 | 120 | 900 | 220 | 3200 | 3290 | 1770 | 12 |
ZAQF-1800 | 1800×1800 | 2080 | 120 | 1000 | 240 | 3600 | 3690 | 1970 | 12 |
ZAQF-2000 | 2000×2000 | 2280 | 160 | 1110 | 280 | 4000 | 4100 | 2130 | 16 |
ZAQF-2200 | 2200×2200 | 2480 | 160 | 1210 | 280 | 4400 | 4100 | 2330 | 16 |
ZAQF-24000 | 24000×24000 | 2660 | 160 | 1315 | 320 | 4800 | 4920 | 2510 | 16 |
以上就是關於暗杆式鑄鐵閘門的用途、優缺點、型號尺寸、技術參數等內容,希望以上內容對大家有所幫助!
