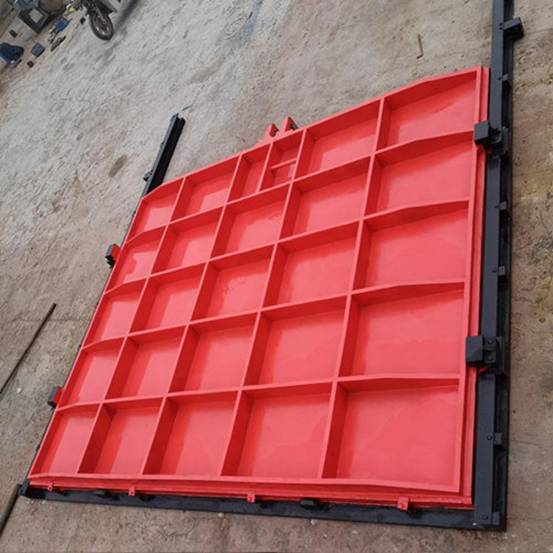

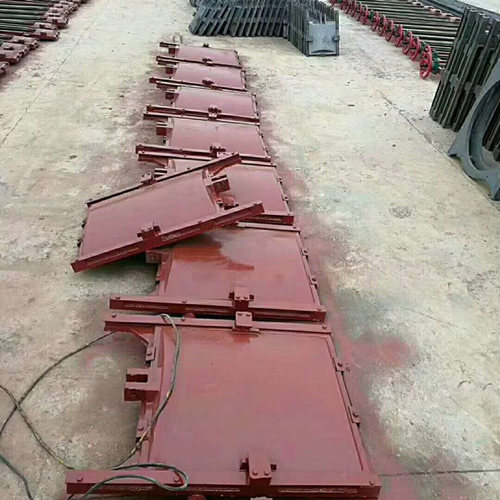

一、方形鑄鐵閘門簡介：

鑄鐵方閘門採用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。鑄鐵方閘門廣泛應用於煤的(de口工、石油化工、橡膠、造紙、製藥等管道中作介質的分流合流或流向切換裝置。

二、方形鑄鐵閘門分類：

方形鑄鐵閘門是從鑄鐵閘門的形狀上來進行命名的，其中還可分爲PGZ鑄鐵閘門和平板鑄鐵閘門，從啓閉方式上來說還可分爲電動方形鑄鐵閘門和手動方形鑄鐵閘門；從密封材質上來分，可分爲方形鑄鐵鑲銅閘門和橡膠止水方形鑄鐵閘門。閘門主體材質爲灰鑄鐵或球墨鑄鐵。

三、主要部件材質及執行標準

四、主要性能參數

1、型號與規格

a）方形閘門MZF200×200~3500×3500

b）矩形閘MZJ1000×500~2000×1200，500×1000~1200×2000

2、主要性能指標

a）閘門密封面配合間隙≤0.1mm，密封座厚度大於10mm。

b）密封面每米長度滲水量：正向≤0.7L/min·m，反向≤1.25L/min·m

c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。

d）工作環境：溫度—-20℃~120℃，溼度—95，

e）工作介質：水與污水，PH宋span style=";font-family:宋體">值—5~10

f）安裝位置：正常狀態下正向迎水、處於鉛垂狀態。

g）大工作水頭：單向受壓大正向10m反向5m,雙向受壓，均爲10m

h）啓閉速度：不小於0.2m/min，不大於1.5m/min。

i）閘框距邊壁距離距≥300mm，池底距離≥150mm~250mm。

五、結構特點和工作原理：

1、鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調板密封機構等部件組成，其中門框和閘板均由灰口鑄鐵或球墨鑄鐵製成，導軌左右對稱佈球且對(du組)不鏽鋼螺栓定位銷與門框二側端部鋼接（對小中口徑的閘門導(調ǎo)位導軌可與門框澆注成一體），導軌長度一般爲閘門全開啓高度的 1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。壓/p>

2、鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，密封材料爲銅合金或橡膠，並經加工後配研，故密封性好密

3、採用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

4、品種規格齊全，適應性廣。

5性、鑄鐵鑲銅閘門與啓閉機配套使用，閘門爲配作部分，啓閉機爲閘門開啓與關閉的執行部分，啓閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啓或關閉閘門，達到 水、關水或調節水位的目的。
